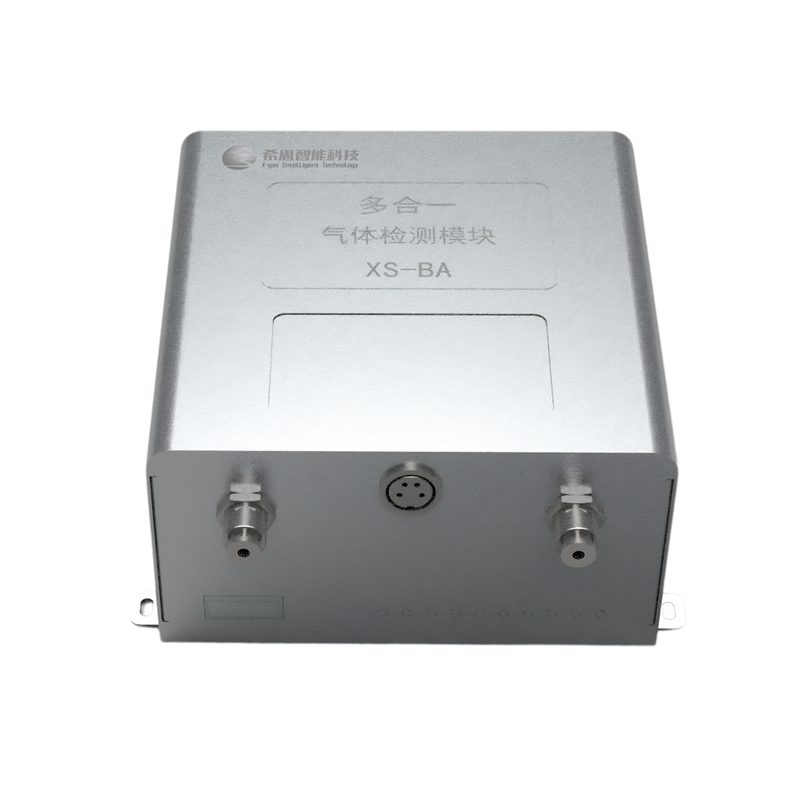

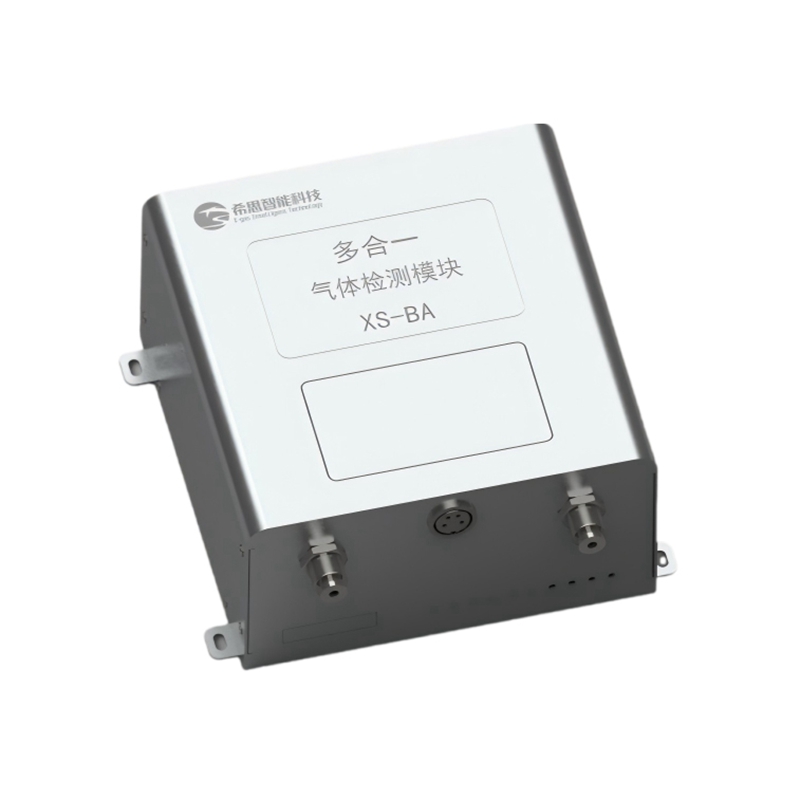

型号：XS-BA-9
本检测模块可同时检测最多四种气体的浓度信息，可匹配不同原理的气体传感器，通过标准Modbus-RTU通信协议读取各项参数，还可以同步输出三线制4~20mA电流信号，可以与PLC、DCS等设备进行实时通信。产品出厂已标定好，方便后期的快速开发及应用。连接航空插头和进气/出气管路，通入正压气体即可正常检测。通过通信指示灯可以实时观察到各路的通信状态。
产品特点
★铝质外壳，外形轻巧
★可插拔航空插头设计，接线方便
★进/出气采用不锈钢耐腐蚀快插接头
★可插拔智能探头设计，售后维护更方便
★探头底座独特抓夹设计，插拔便捷，稳固性强
★通过指示灯快速识别电源和通信状态
产品概述
本检测模块可同时检测最多9种气体的浓度信息，可匹配不同原理的气体传感器，通过标准Modbus-RTU通信协议读取各项参数，还可以同步输出三线制4~20mA电流信号，可以与PLC、DCS等设备进行实时通信。产品出厂已标定好，方便后期的快速开发及应用。连接航空插头和进气/出气管路，通入正压气体即可正常检测。通过通信指示灯可以实时观察到各路的通信状态。
工作原理
通过将气体传感器采集的物理或者化学非电信号转化为电信号，再通过外部电路对电信号进行采集及处理。当检测到气体浓度超过报警设定值时能自动启动外部设备（如排风机、电磁阀、声光报警器等）,以及实现远程联网实现集中显示气体浓度等功能。
根据检测气体种类的不同，检测技术原理也不同。主要有电化学、催化燃烧、紫外电离、红外、热导、半导体、激光等原理。
主要参数
| 检测类型 | 有毒、有害、易燃、易爆、可挥发性有机物 | 检测精度 | ±2%F.S |
| 检测原理 | 电化学、催化燃烧、紫外电离、红外、热导等 | 响应时间 | 大部分<30秒（T90） |
| 采样方式 | 泵吸式（需外置气泵） | 信号输出 | 四路三线制4-20mA，一路RS485 |
| 采样流量 | 泵吸 0.6L/min | 整机尺寸 | 172×178.5×90mm |
| 气管规格 | 6*4mm聚四氟乙烯管 | 重量 | 约1.5kg |
| 工作温度 | -20～+50℃(特殊要求可定制） | 工作电压 | 12~30VDC |
| 工作湿度 | 15~90%RH(电化学), 0~95%RH(催化、红外等)不结露 | 功耗 | <15W （以实测为准） |
| 检测范围 | 与所选传感器有关 | 设计标准 | GB/T 50493-2019 石油化工可燃气体和有毒气体检测报警设计标准 |
| 分辨率 | 与所选传感器和量程有关 | GB 12358-2024 作业场所环境气体检测报警仪器通用技术要求 |
主要应用
石油、石化、冶金、化工、消防、燃气、环保、电力、通讯、造纸，印染、污水处理、食品酿造、科研、教育、国防等。

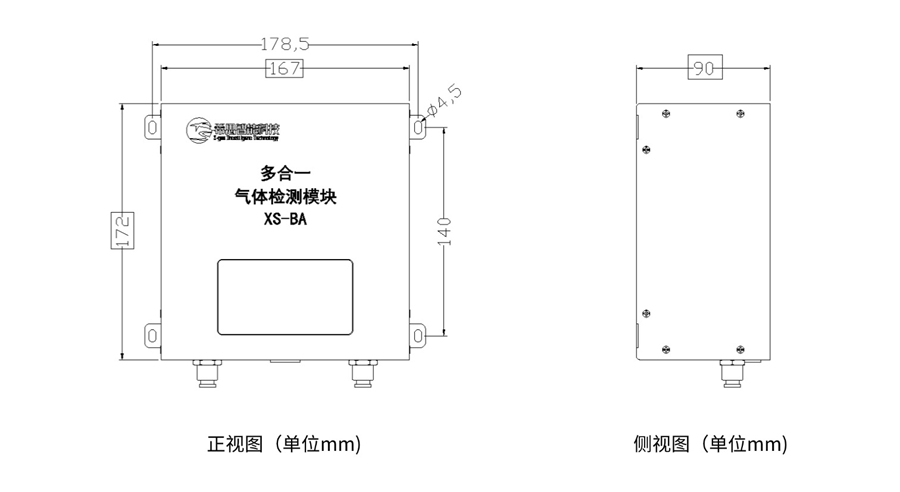

外形结构

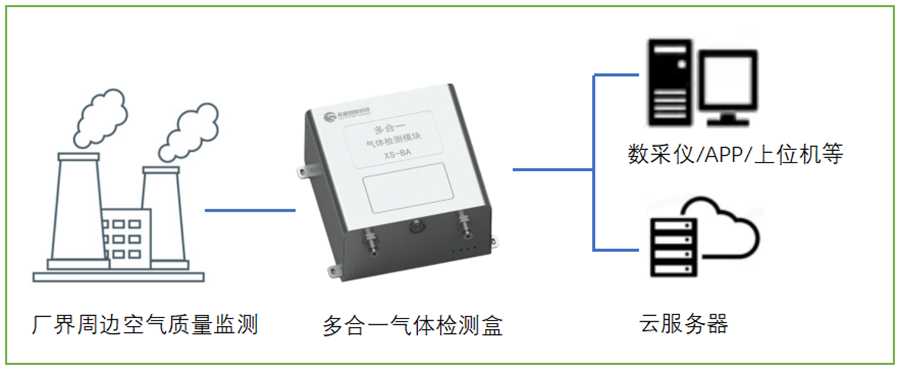

应用场景
